AV系列自动影像测量系统采用高分辨率变焦摄像头和可选接触式测头，能够进行精确的3轴（X-Y-Z)测量。该系统可预先编程（CNC)进行重复零件检测，或通过操作杆和追踪球进行单个零件测量。由于采用了高度稳定的机械结构以及精密的直线轴承，AV系列自动影像测量系统拥有极佳的性能。可使用QC5000或Metlogix™ M3软件控制影像边缘检测（VED)和多通道光钎或LED照明系统，实现最大工作效率。
AV系列自动影像测量系统非常适合用于质量控制、检测和批量生产。它们功能强大且使用灵活，用户能经济高效地实现最高效率的检测。另外，AV系列测量系统的测量数据可有效归档或通过网络传输给其他装置。
产品特点：
l CNC操控或通过控制杆和追踪球手动操控
l 分辨率为4μin(0.1μm)
l 放大影像显示在24"显示器上，1:1像素设置：使用6.5:1变焦镜头时放大倍率为37x到240x,使用12:1变倍镜头时放大倍率为25x到240x
l 多通道光钎或LED照明
l AV300型采用铸铝底座，AV350型采用大理石底座
l 130万像素彩色摄像头
AV镜头
|
光学参数 |
专用的变焦镜头 6.5:1 |
专用的变焦镜头 12:1 |
|
CCD 上的光学放大倍率 |
0.47x 到3.0x |
0.39x 到4.7x |
|
显示器上的总放大倍率 |
31x 到198x |
26x 到310x |
|
视场宽度 |
0.39”到0.06”(10到1.6mm) |
0.44”到0.047”(11到1.2mm) |
|
工作间距 |
3.47”(88mm) |
3.38”(86mm) |
|
摄像头CCD |
1/3” |
1/3” |
操作界面
|
特点 |
Metlogix™
M3 |
QC5000 |
|
配有触摸屏的一体式计算机 |
X |
|
|
配有显示器的桌上电脑 |
X |
X |
|
外部运动控制单元 |
X |
X |
|
Windows ® 7操作系统 |
X |
X |
|
可连接Wi-Fi网络 |
X |
X |
|
CAD文件导入和导出 |
X |
X |
|
影像边缘检测 |
X |
X |
|
X-Y-Z测量 |
X |
X |
|
2D几何构造 |
X |
X |
|
3D几何构造 |
|
X |
|
CND控制能力 |
X |
X |
|
报告生成和归档 |
X |
X |
|
软件开发商 |
Metlogix™ |
Metronics/Heidenhain |
AV350技术参数：
|
净重 |
409lbs 185kg |
|
装运重量 |
1275lbs 579kg |
|
X-Y-Z行程 |
14”x 14”x 8” 350 x 350 x 200mm |
|
X-Y轴精度（μm） |
E2=2.5μm+5L/1000 |
|
Z轴精度（μm） |
E1=2.5μm+5L/1000 |

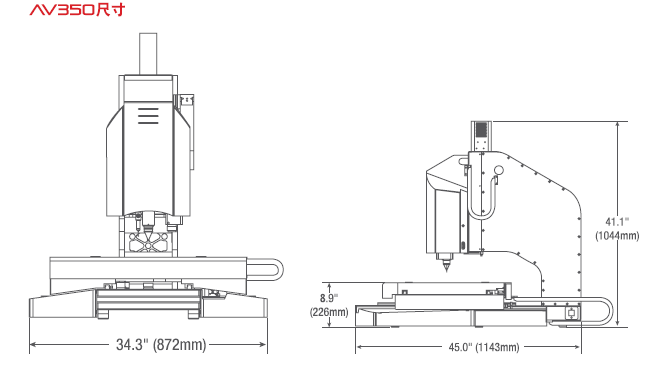

AV350尺寸
