“万濠投影仪(万豪投影仪)”工作原理
摘要:简单总结下工业用投影仪的工作原理。
万濠投影仪(万豪投影仪)工作原理

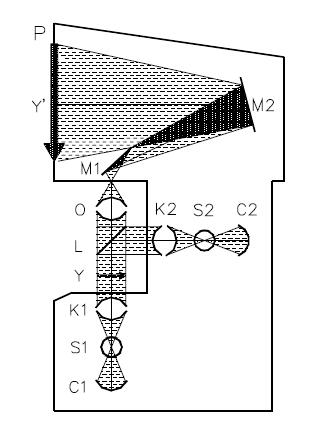

工业用测量投影仪(也可称做影像投影仪)工作原理如配图所示,被测工件Y置于工作台上,在透射或反射光照明下,它由物镜0成放大实像Y’(倒像)并经反光镜M1 与 M2 反射于投影屏P的磨砂面上。当反光镜M1换成正像系统后,Y’即成为正像,一个与工件完全 同向的影像,观察很直观,给使用者带来极大的方便,CPJ-30 xxZ即正像投影仪.
在投影屏上可用标准玻璃工作尺对Y’ 进行测量,也可以用预先绘制好的标准放大图对它进行比较测量。测得的数值除以物镜的放大倍数即是工件的测量尺寸。还可以利用工作台上的数字测量系统对工件Y进行坐标测量;也可利用投影屏旋转角度系统对工件的角度进行测量。
图中S1与S2分别为投射和反射照明光源,K1与K2分别为投射和反射聚光镜。视工件的性质,两种照明可分别使用,也可同时使用。半透半反镜L仅仅在反射照明时才使用。
